电动风门-挡板门-插板门-隔绝门-河北祁源电力设备制造有限公司添加时间:2020-1-30 15:32:27

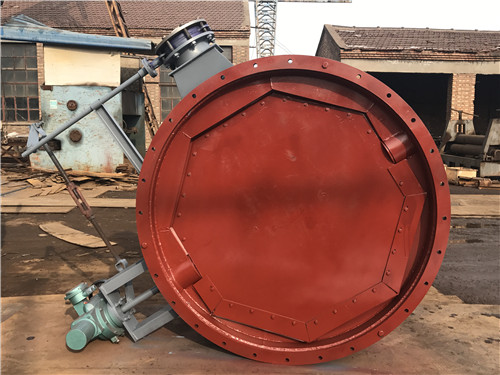

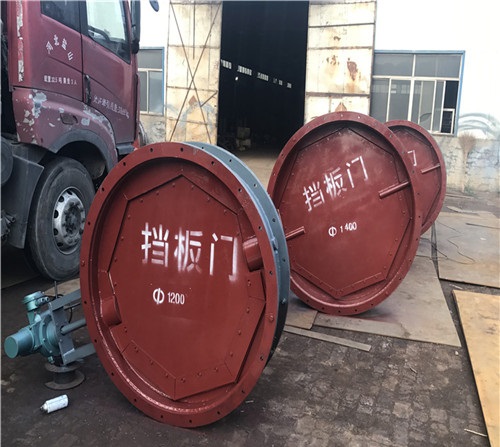

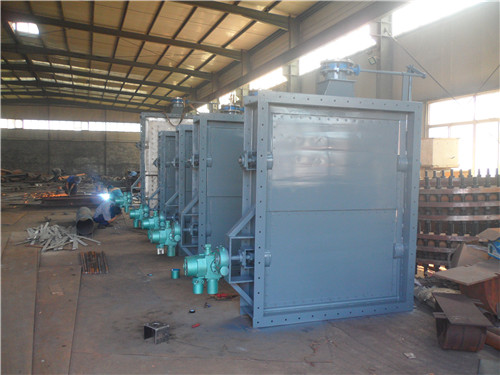

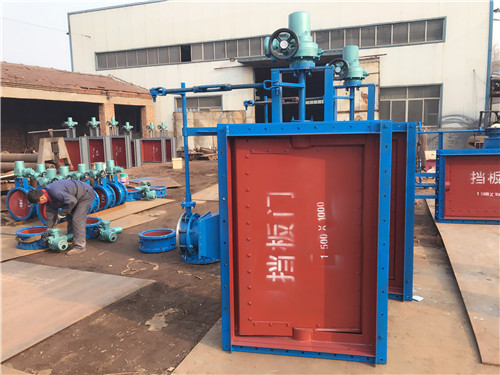

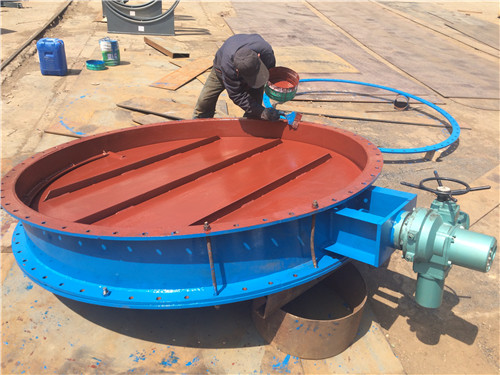

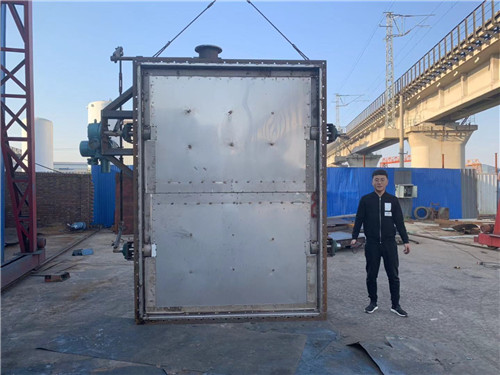

调节挡板风门适用于烟气脱硫系统的0泄漏关闭挡板门,它能有效隔*介质。
完整的调节风门一般由挡板门本体,电动(或气动)执行机构、密封空气入口阀、风机、电加热器、控制系统及相关管路附件组成(具体供货范围由供需双方确定)。

挡板门由以下结构组成:
1、门框
2、门板
3、密封片
4、轴封装置
5、轴承装置
6、连杆机构
7、电动(气动)执行机构
8、密封空气入口阀
9、定位装置
10、排气、测压管等
三、挡板的结构原理
1、挡板门为双层叶片结构,每个挡板叶片四周设有不锈钢密封片。当挡板门关闭时,在双层叶片间注入密封空气,以达到有效隔*前后介质的目的。
2、挡板的启闭靠电动(或气动)执行器通过连杆机构来执行,连杆机构为球关节,保证转动无空行程。
3、设有开关定位连锁装置及外接位行程开关,保证动作的可靠和有效预防误操作。

四、主要技术参数和供货范围
1、挡板门的技术参数详见相关合同的技术协议。
2、密封空气基本参数:压力大于介质压力500Pa,温度约100℃。
3、供货范围详见相关技术协议。

五、设备安装
1、设备按整体出厂和分段运输出厂二种。对于分段运输至现场的设备由我方负责现场拼焊,需方提供起吊、拼装平台等便利。
2、挡板门与烟道法兰螺栓联接。
3、设备就位应保持挡板叶片的水平和框架整体的水平(或垂直)。
4、挡板门现场安装螺栓连接后空载带电试转、无误后焊接。

六、设备的维护和保养
1、挡板门轴承在*次加注黄油后,可以不再加油,因为轴承为自润滑轴承。
2、电动执行器应按电动执行器厂家提供的样本要求定期加润滑油。
3、挡板门发现异声和其它不良现象应及时检查,必要时可以通知我方来人处理。
4、挡板门关闭状态时,为防误操作应加锁定销,但千万别忘在开门前把锁定销拔出,出厂时处于锁定状态(每台两个锁定销)。
5、定期检查外接行程开关是否正常。
